أنظمة الإطفاء والمضخات

أنواع أنظمة الإطفاء

تختلف أنظمة الإطفاء بناءً على نوع الخطر وطبيعة المبنى:

أ. أنظمة الرشاشات (Sprinkler Systems)

• النظام الرطب: الأنابيب مليئة بالمياه تحت الضغط، يُستخدم في المناطق التي لا تنخفض فيها درجة الحرارة عن الصفر.

• النظام الجاف: الأنابيب مليئة بالهواء المضغوط، ويُفتح صمام الإطلاق لدخول المياه عند التشغيل، يُستخدم في المناطق الباردة.

• أنظمة ما قبل الفعل (Pre-action): تجمع بين النظام الجاف والرطب، تُستخدم في المناطق الحساسة مثل مراكز البيانات، حيث لا تتدفق المياه إلا بعد إنذارين (كشف الحريق + تشغيل الرشاش).

• نظام الفيضان (Deluge): تخرج المياه من جميع الرشاشات دفعة واحدة، يُستخدم في المناطق عالية الخطورة مثل المصانع الكيماوية.

ب. أنظمة الحريق اليدوية (Fire Hose Reels & Standpipes)

• مواسير رأسية (Standpipes) داخل الأبنية العالية لتوصيل المياه إلى الطوابق.

• خراطيم حريق يدوية (Hose Reels) يستخدمها شاغلو المبنى أو فرق الدفاع المدني.

ج. أنظمة الإطفاء الأخرى

• أنظمة الرغوة (Foam Systems): لإطفاء حرائق السوائل القابلة للاشتعال.

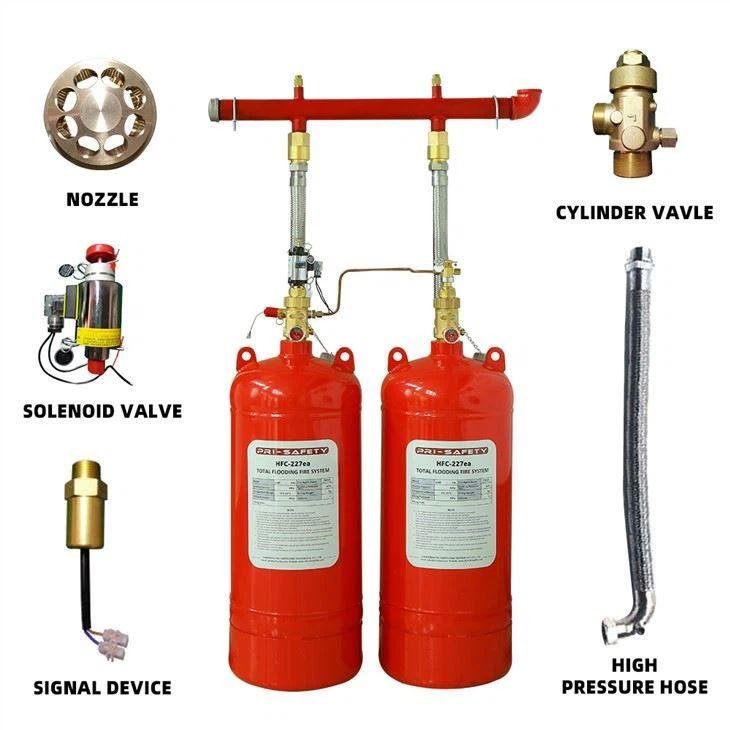

• أنظمة الغاز (Clean Agent): مثل FM200 أو Novec 1230، تُستخدم في الغرف الحساسة كهربائيًا (غرف الخوادم، غرف التحكم) حيث لا تترك بقايا ولا توصل الكهرباء.

• أنظمة الضباب المائي (Water Mist): تُستخدم في التطبيقات البحرية والمتاحف لأنها تطفئ بالتبخير دون إتلاف المحتويات.

2. مضخات الحريق (Fire Pumps)

مضخة الحريق هي الجزء المسؤول عن توفير ضغط وتدفق المياه الكافيين لتغذية نظام الإطفاء عندما لا يستطيع مصدر المياه الرئيسي (الشبكة العامة أو الخزان العلوي) تلبية المتطلبات.

أ. أنواع المضخات

1. المضخات العمودية (Vertical Turbine Pumps):

   • تُستخدم عندما يكون مصدر المياه أسفل مستوى المضخة (مثل الخزان الأرضي أو الآبار العميقة).

   • تكون المحرك فوق سطح الأرض والمراوح مغمورة في الماء.

2. المضخات الأفقية (Horizontal Split Case Pumps):

   • الأكثر شيوعًا في المباني.

   • سهلة الصيانة، وتُستخدم عندما يكون مصدر المياه متوفرًا تحت ضغط إيجابي (مثل الخزان الأرضي العلوي أو خط التغذية البلدي).

3. المضخات المبرومة (End Suction Pumps):

   • مضخات صغيرة الحجم، تُستخدم عادة كمضخات معززة (Jockey Pumps) أو في التطبيقات الصغيرة.

ب. مكونات نظام المضخات الأساسية

• مضخة الحريق الرئيسية (Main Fire Pump): مصدر التدفق الأساسي (تعمل بالكهرباء).

• مضخة الطوارئ (Diesel Engine Pump): تعمل بمحرك ديزل، تُستخدم عند انقطاع التيار الكهربائي.

• المضخة المعززة (Jockey Pump): مضخة صغيرة تعمل للحفاظ على الضغط الثابت في الشبكة ومنع تشغيل المضخة الرئيسية عند وجود تسربات بسيطة أو تغيرات طفيفة في الضغط.

• لوحة التحكم (Controller): ذكية، تحتوي على دارات تشغيل وإيقاف، وتوصل إشارات الإنذار لغرفة التحكم المركزية.

• خزان التغذية (Suction Tank): يجب أن يكون حجمه كافيًا لتغذية النظام لمدة لا تقل عن ساعة (حسب التصنيف).

ج. شروط ومعايير فنية مهمة (وفقًا لـ NFPA 20)

• الموقع: يجب أن تكون غرفة المضخات محمية بمقاومة حريق لا تقل عن ساعتين.

• التهوية: غرف مضخات الديزل تتطلب تهوية ميكانيكية متوافقة مع معايير السلامة.

• صافي الضغط الموجب عند السحب (NPSH): يجب حساب NPSH المتاح للتأكد من عدم حدوث ظاهرة التكهف (Cavitation) التي تدمر المضخة.

• الاختبارات: يجب إجراء اختبار التدفق (Flow Test) سنويًا للتأكد من أن المضخة تعطي المنحنى (الضغط مقابل التدفق) المطابق للمواصفات.

3. الاعتماد على المعايير (NFPA)

عند تصميم أو فحص أنظمة الإطفاء والمضخات في المنطقة العربية، تعتمد معظم الهيئات الرسمية (مثل الدفاع المدني) بشكل أساسي على معايير الجمعية الوطنية للحماية من الحرائق (NFPA):

• NFPA 20: تركيب مضخات الحريق.

• NFPA 13: أنظمة الرشاشات.

• NFPA 14: أنظمة مواسير الحريق الرأسية (Standpipe).

• NFPA 25: فحص واختبار وصيانة أنظمة إطفاء الحريق المائية.

4. ملخص لأهم النقاط التشغيلية

1. الاعتماد المزدوج: يجب أن يكون مصدر الطاقة للمضخة الرئيسية مستقلاً عن باقي أحمال المبنى، وأن يكون هناك مصدر بديل (ديزل أو خط تغذية ثانٍ).

2. الحماية من التجميد: في المناطق الباردة، يجب عزل الأنابيب وتسخين غرفة المضخات.

3. التكامل مع لوائح الدفاع المدني المحلي: في دول مثل السعودية والإمارات ومصر، توجد متطلبات محلية (مثل كود البناء السعودي SBC) تُلزم بتركيب مضخات معتمدة من جهات محددة (مثل UL أو FM Global) وتطبيق اشتراطات خاصة بغرفة المضخات.
